Umývárna a WC
KVH Adam >Diagram objektů >Těžké objekty >K-S 37 "na rozhledně" >Rekonstrukce >Umývárna a WC >
[Umývárna a WC][Strojovna][Filtrovna][Ubikace][Vchod][Ochranné příkopy][Pancéřové zvony][Stropní deska][Střílny]
---Vodoinstalace---
Související :

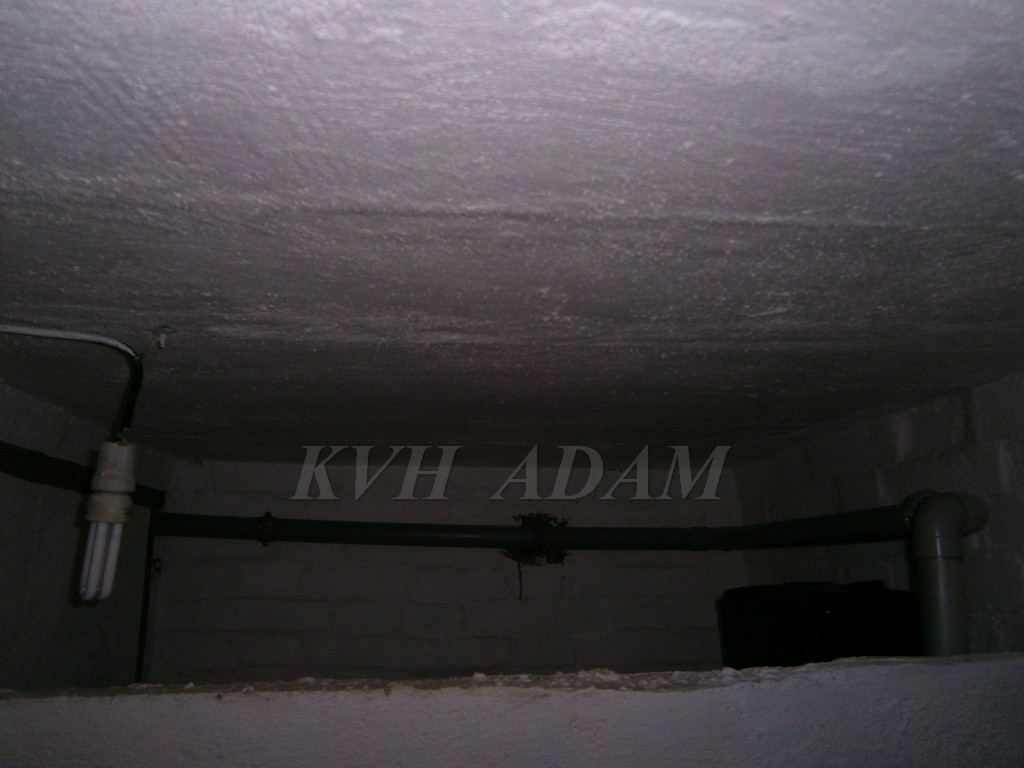

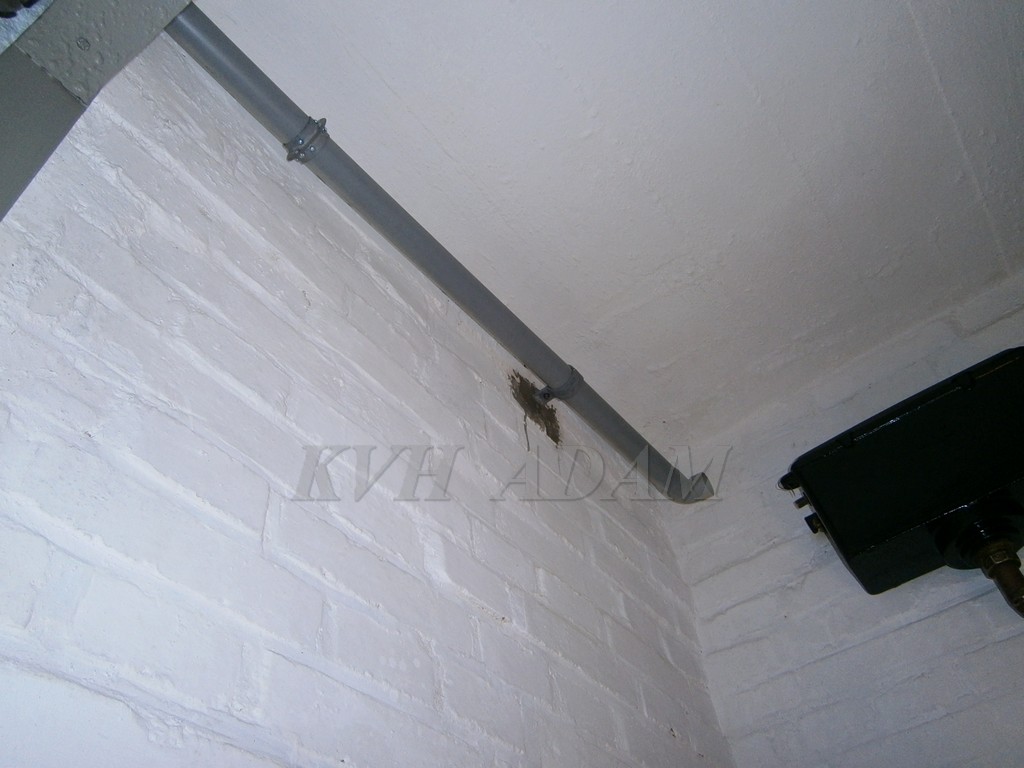

Odvětrávací potrubí z jímky OMS

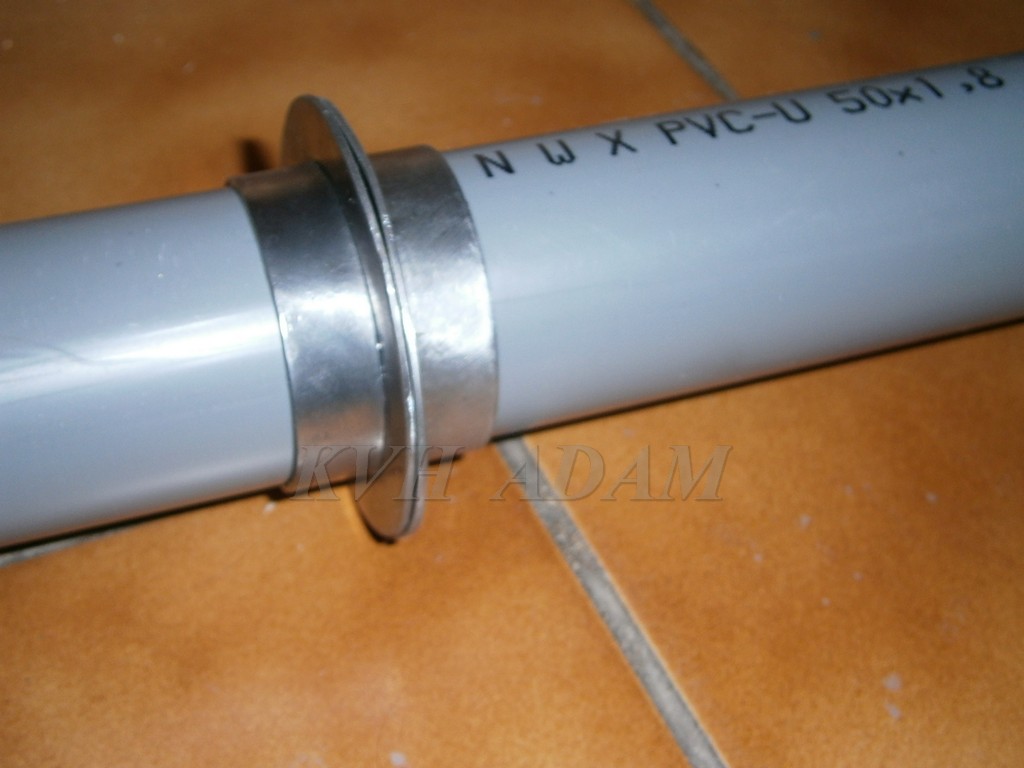

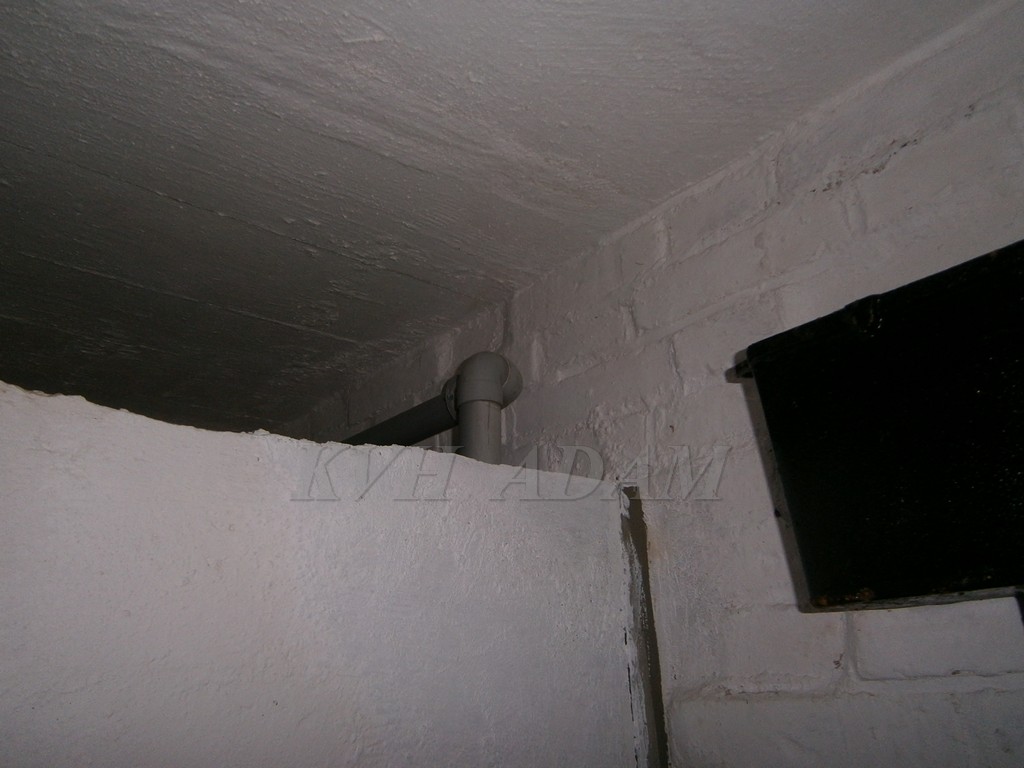

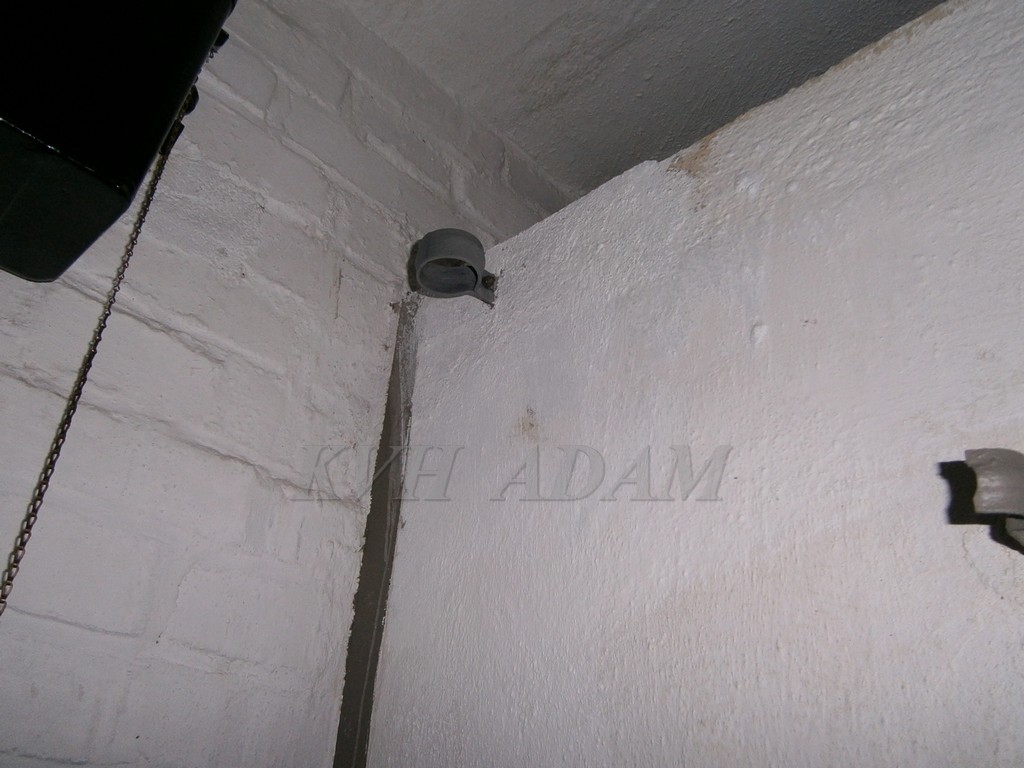

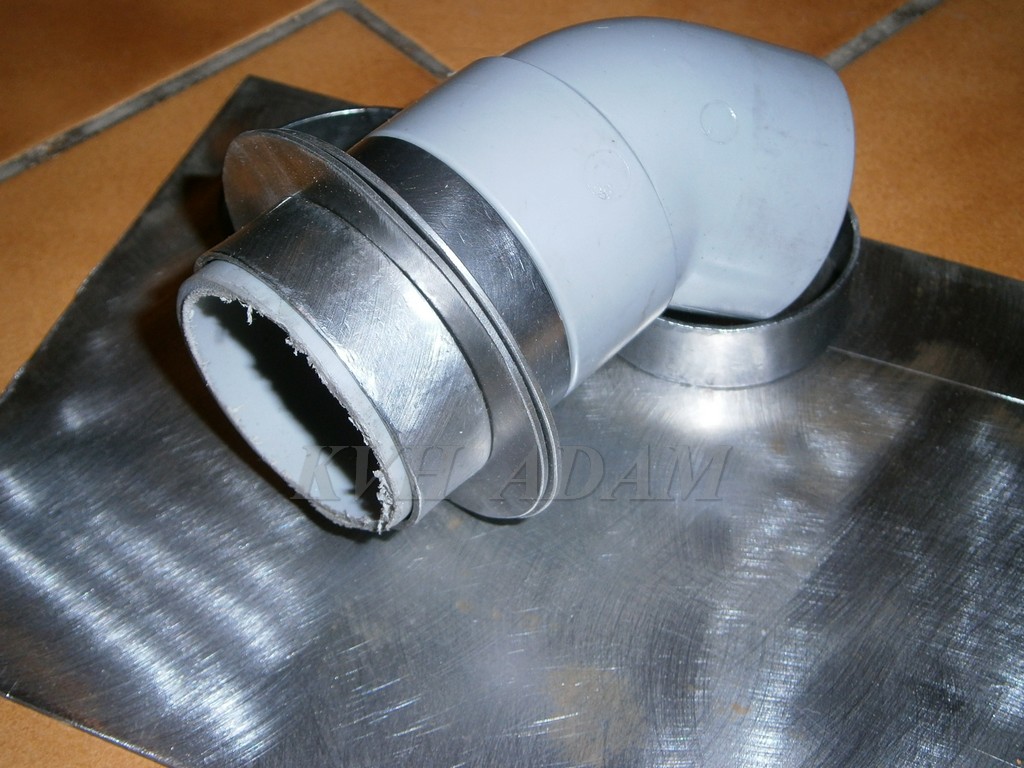

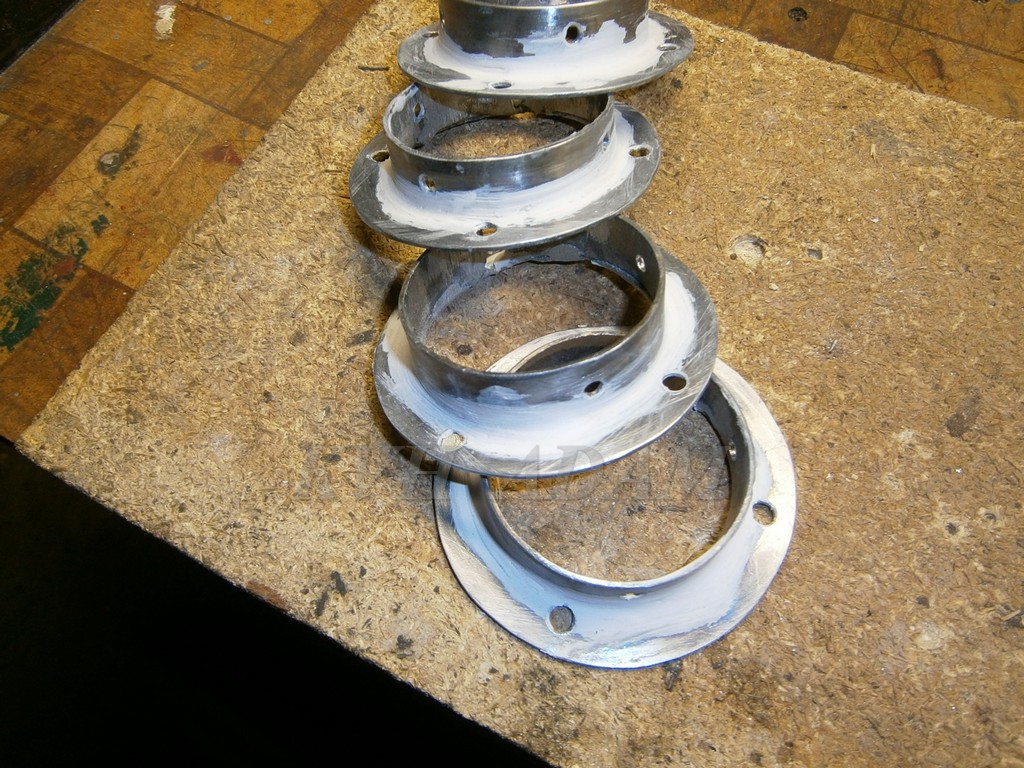

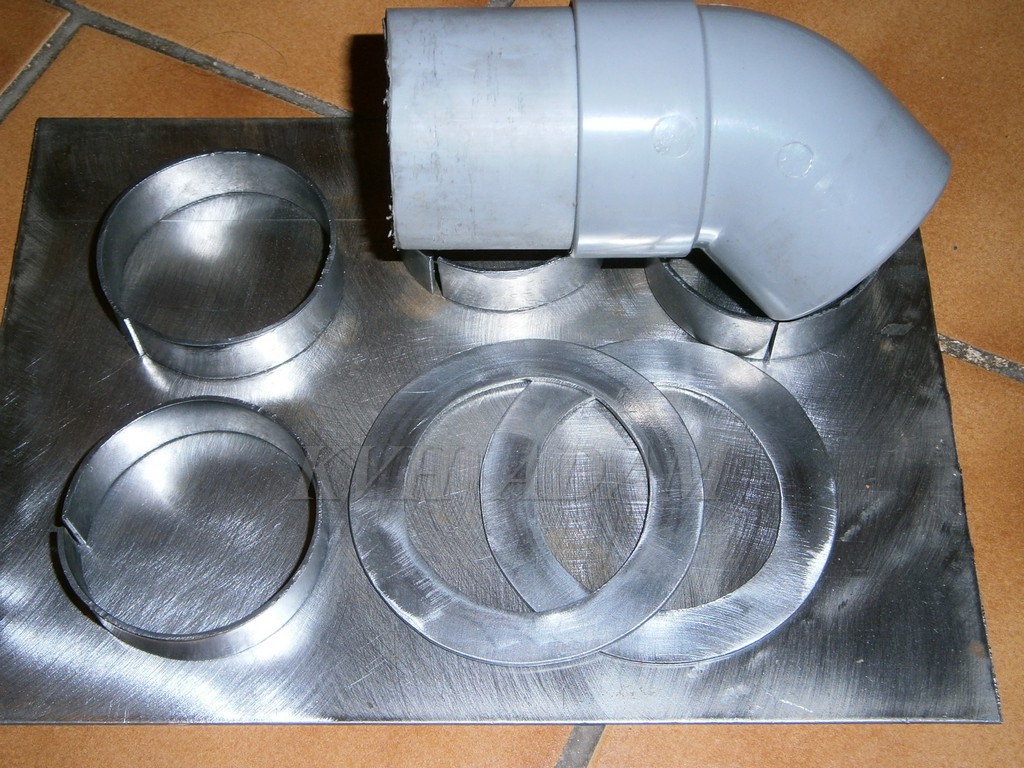

   Replika původního plechového potrubí pro odvětrání jímky OMS, do výdechu pod levou tlumící mříží. Jako materiál jsme použili potrubí PVC 50 x1.5 s nalepovacími tvarovkami a na příslušná místa jsou navlečené falešné kovové příruby. Nové tvarovky "HT" se nehodí neboť vzhled s drážkami na manžetky by nebyl ideální.
   Potrubí je zdrsněné, přijdou na něj nalepit falešné hlavičky nýtů a po ošetření základní barvou na plasty i opatřit vrchním šedým nátěrem.
   Vzhledem k agresi plynů vznikajících v jímce, bychom kovové potrubí asi nezvolili.
   Neboť jak se ukázalo ani původní olověná povrchová úprava nevydrží dlouho.

(foto: Petr Minář K-S 37 , 2013)

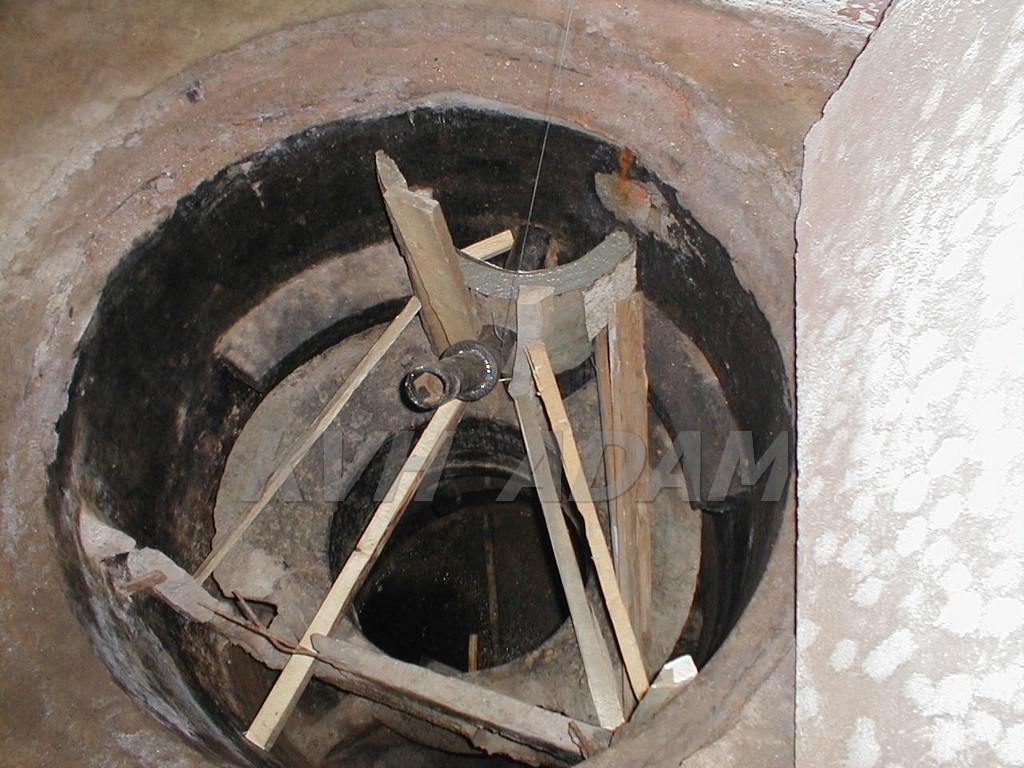

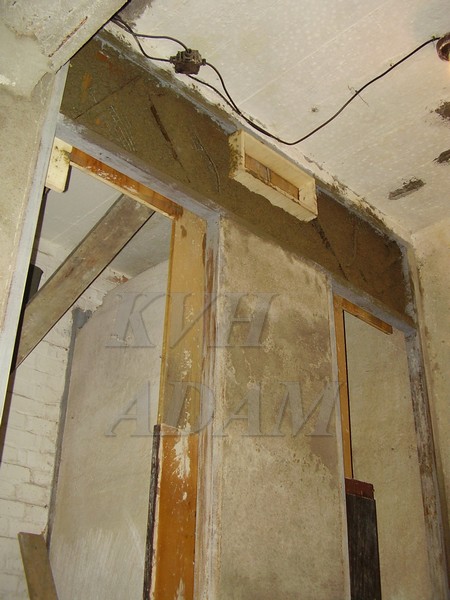

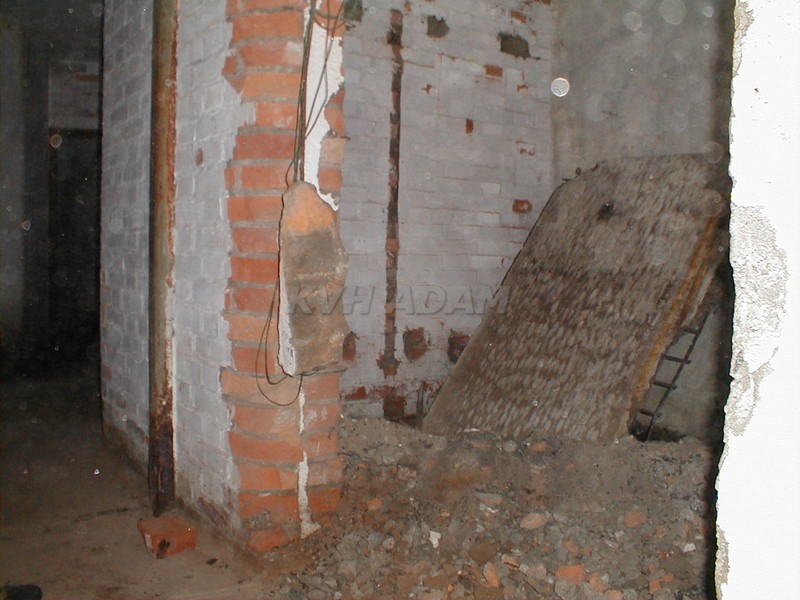

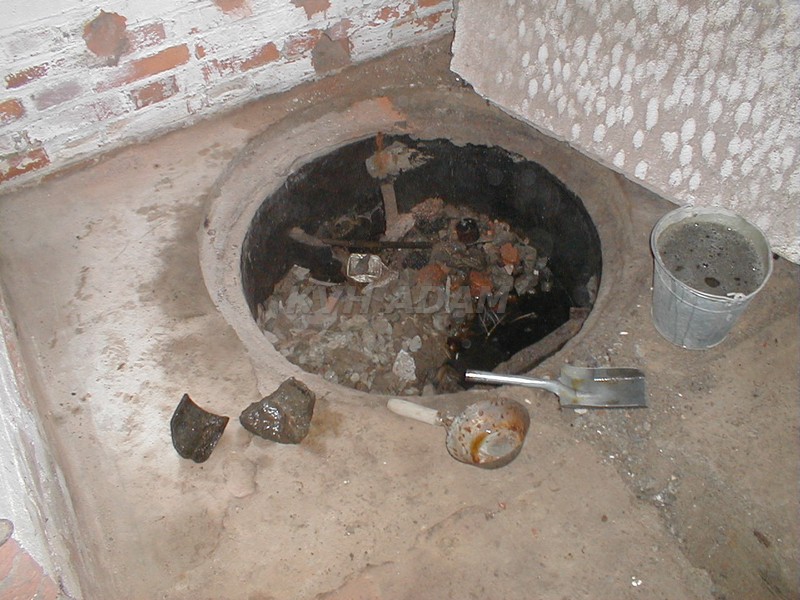

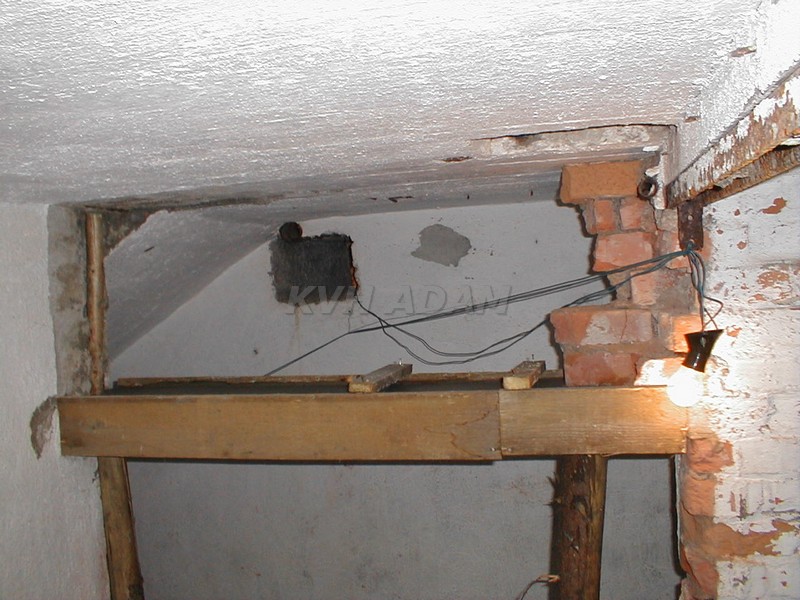

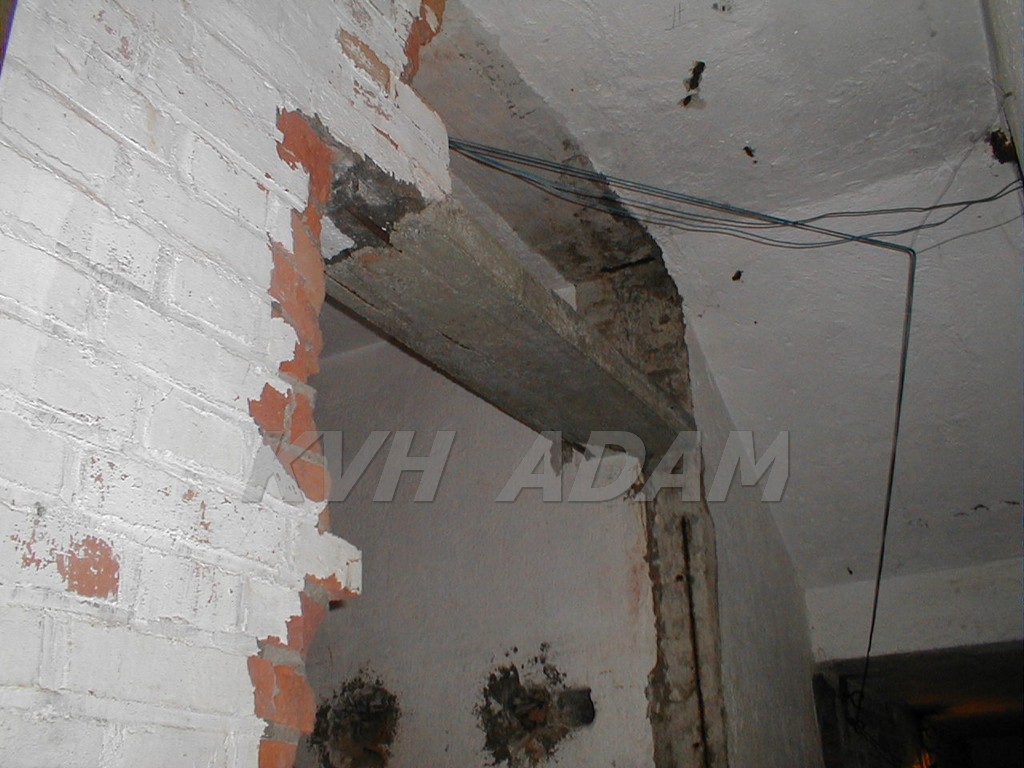

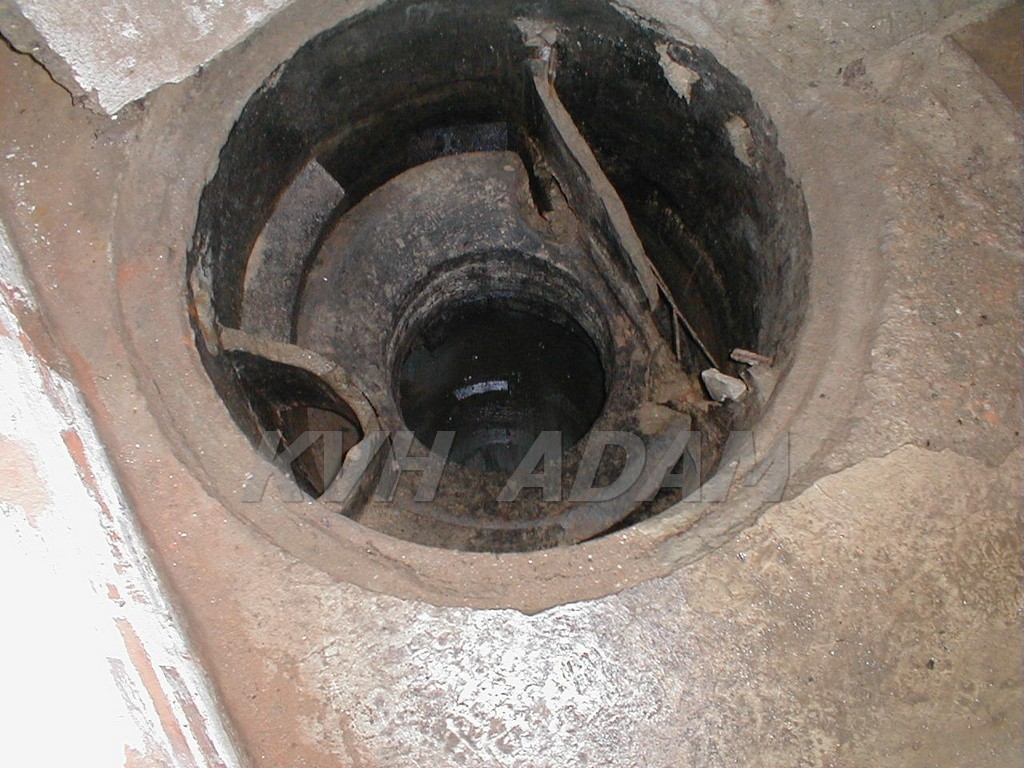

WC před zahájením prací Jímka zasypaná sutí Jímka po vybrání Betonáž OMS 2 Oprava překladu WC 2

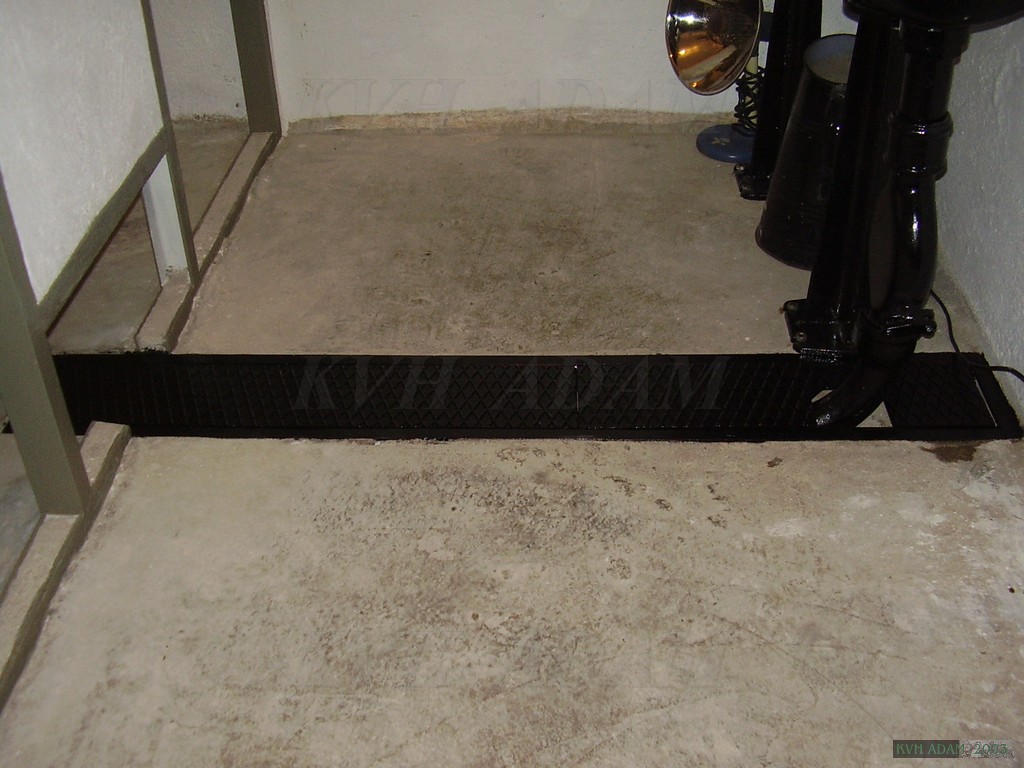

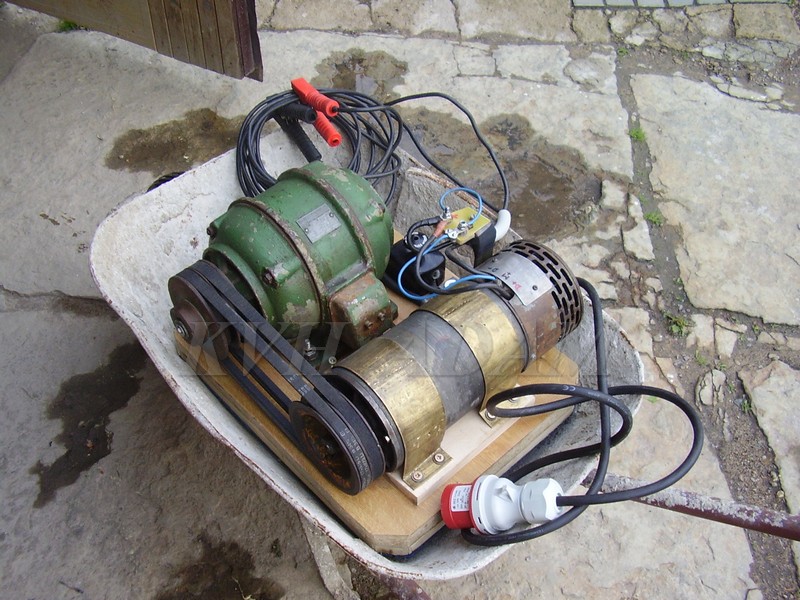

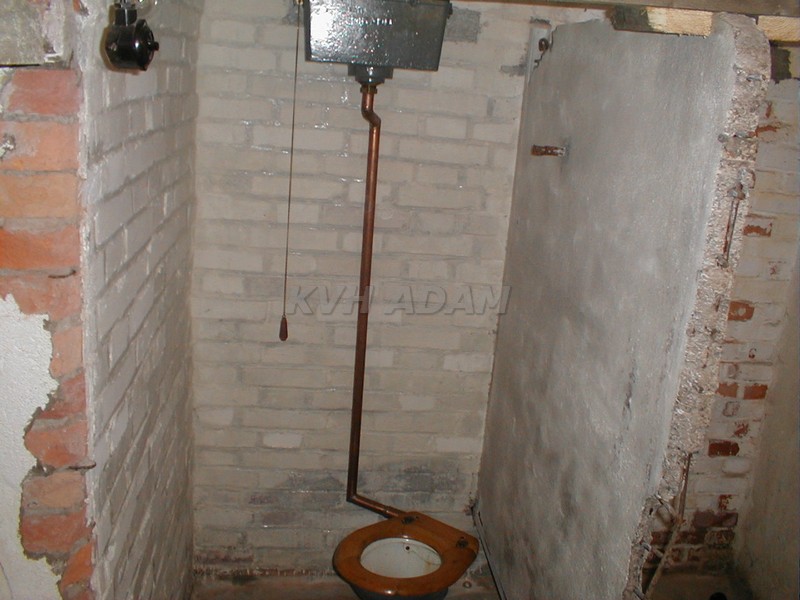

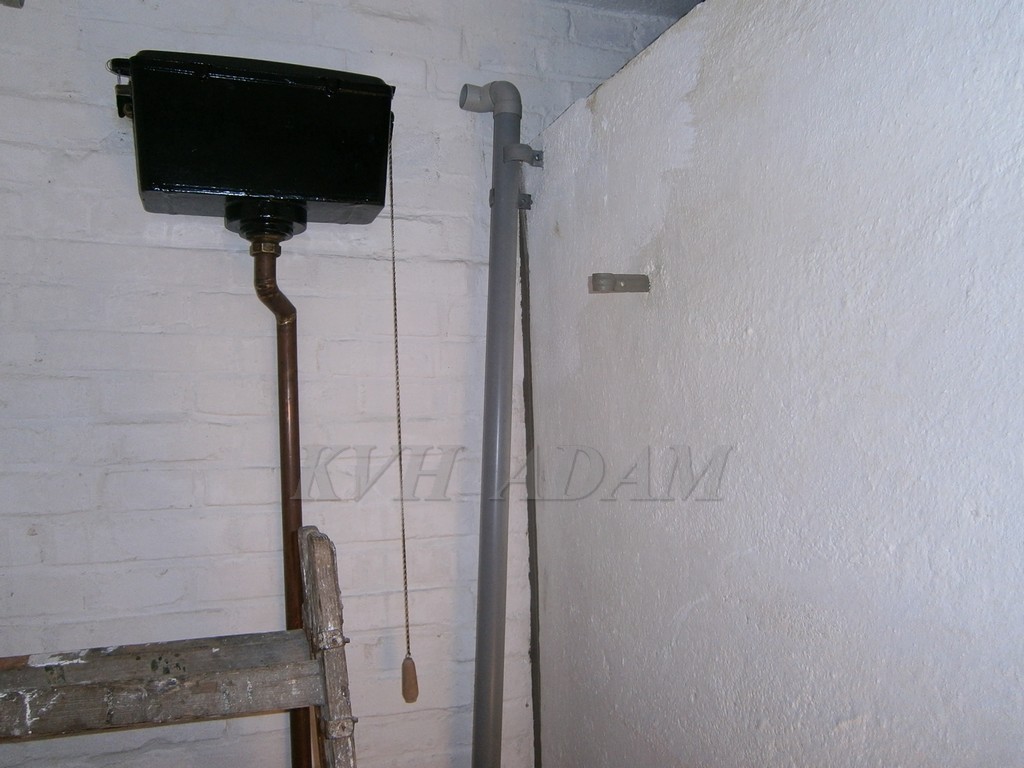

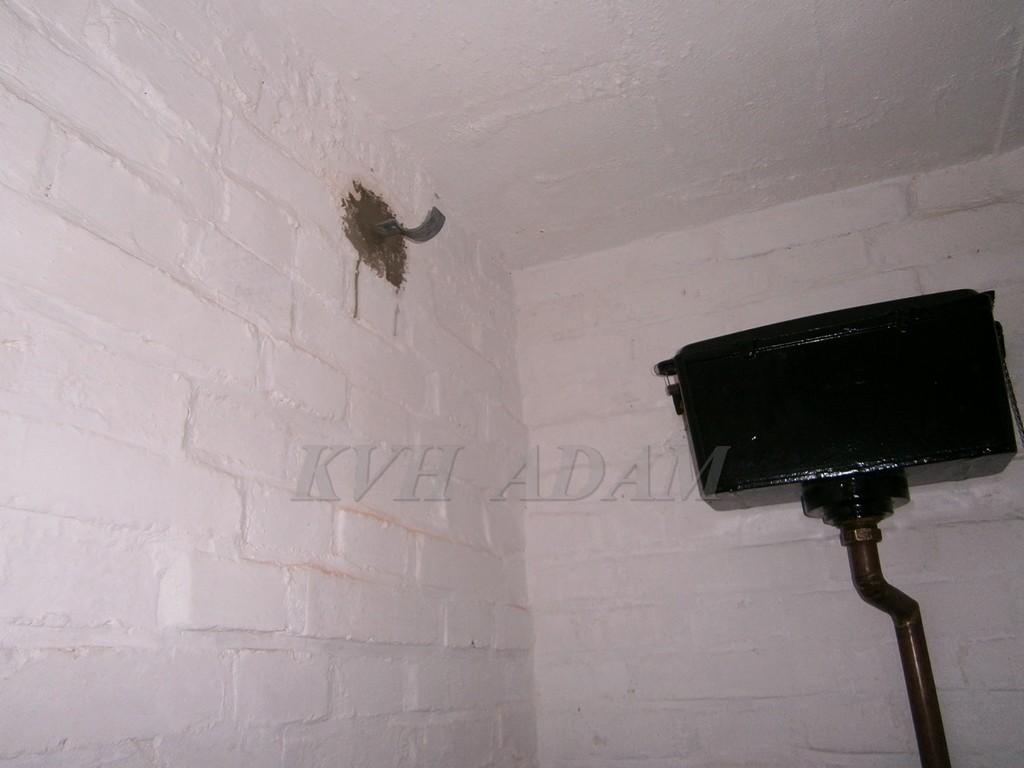

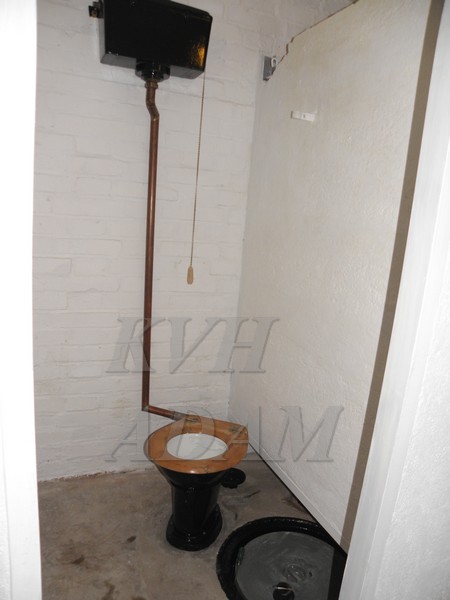

Oprava překladu WC 1 Kabina WC (zkušební sezazení komponentů) ( foto Pavel Slezák 2011) svářecí agregát z dynama z autobusu RTO, dobrý pomocník napojení prahu na zárubeň při vstupu do kabinky WC

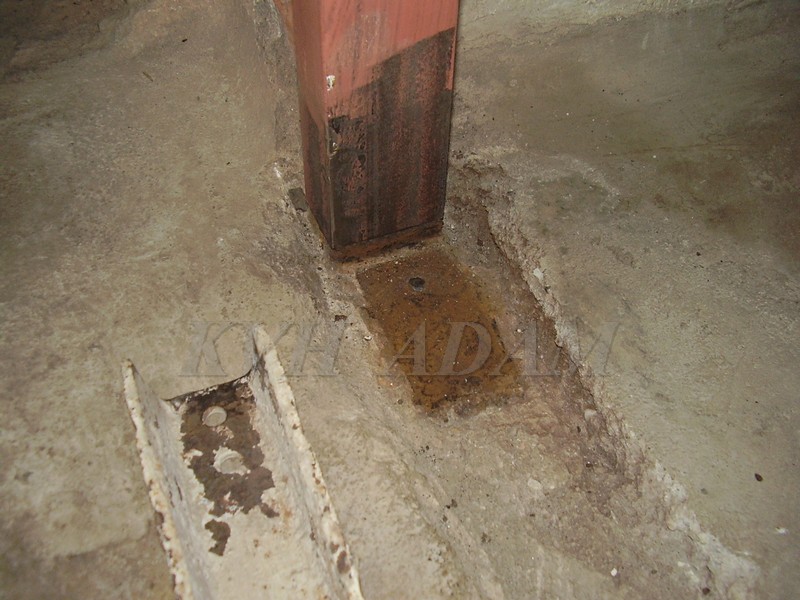

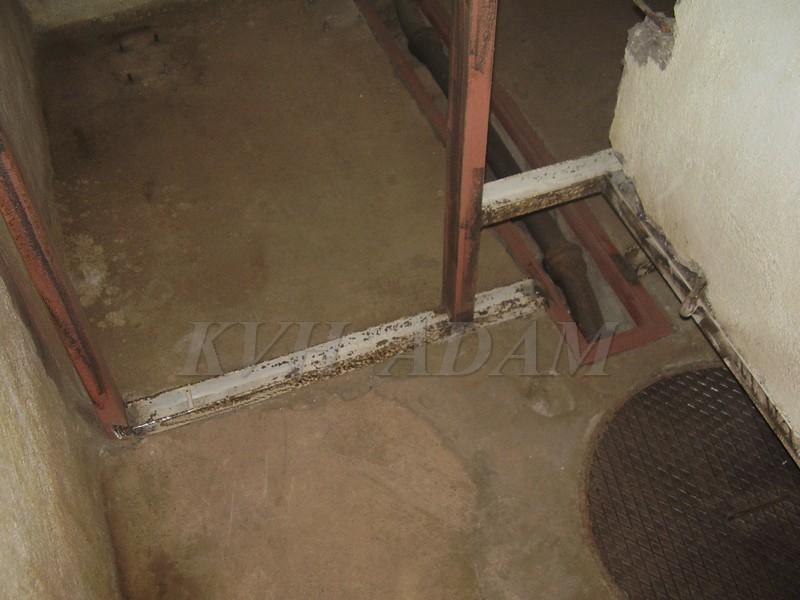

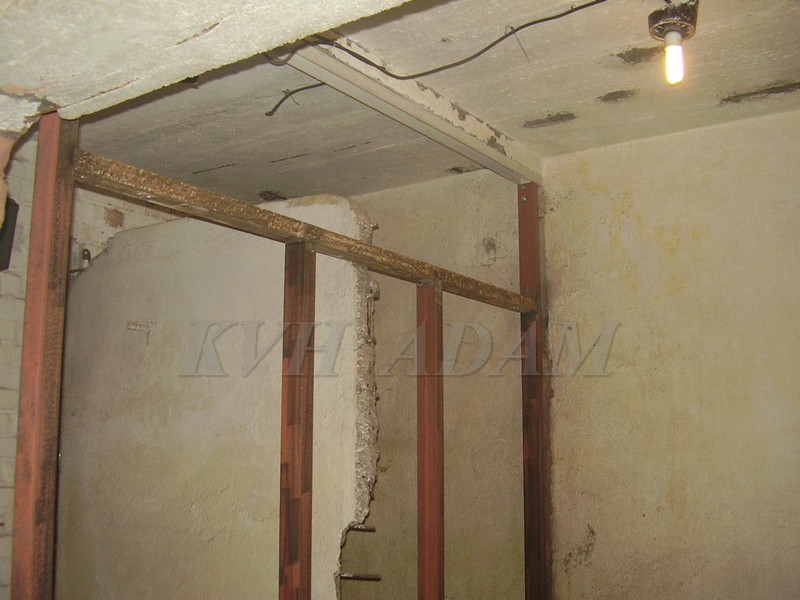

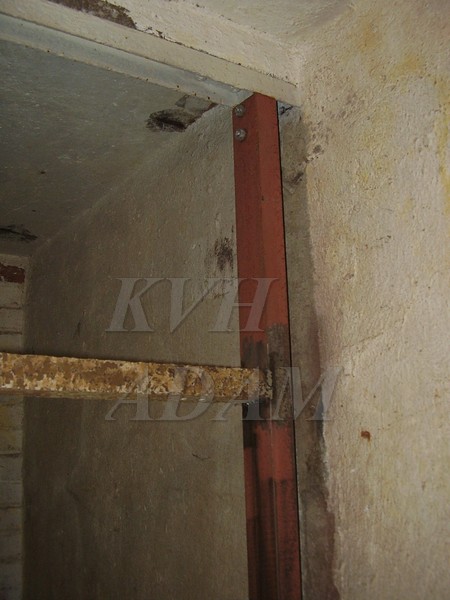

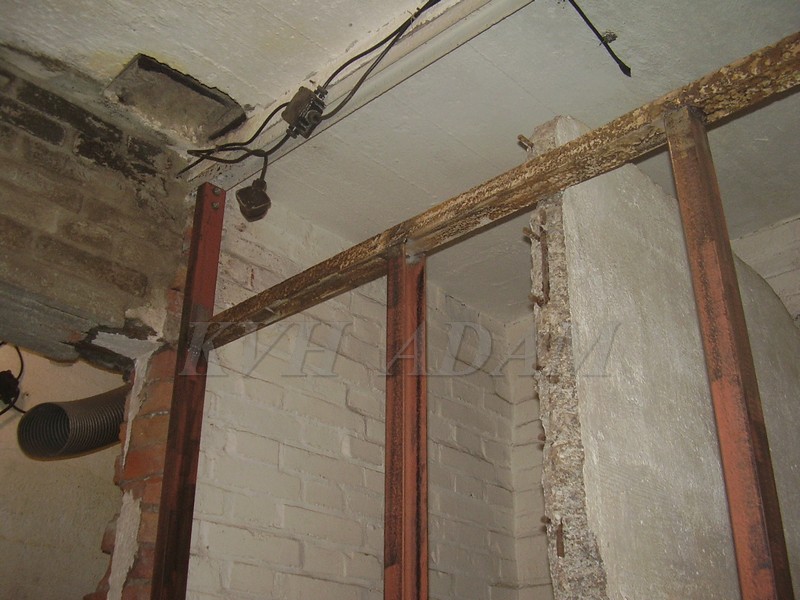

horní partie rámu pro železobet. příčku spodní část vstupu do pravé kabiny WC napojení mezistěny na čelní příčku napojení vodorovné části zárubní na svislou Oprava příčky

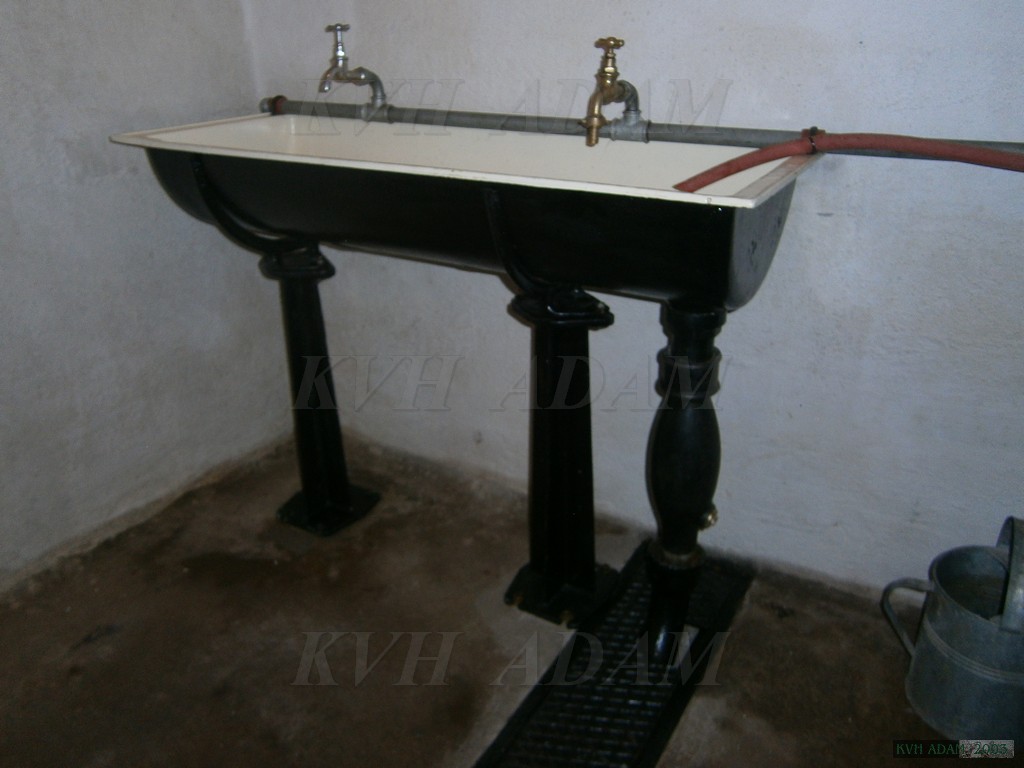

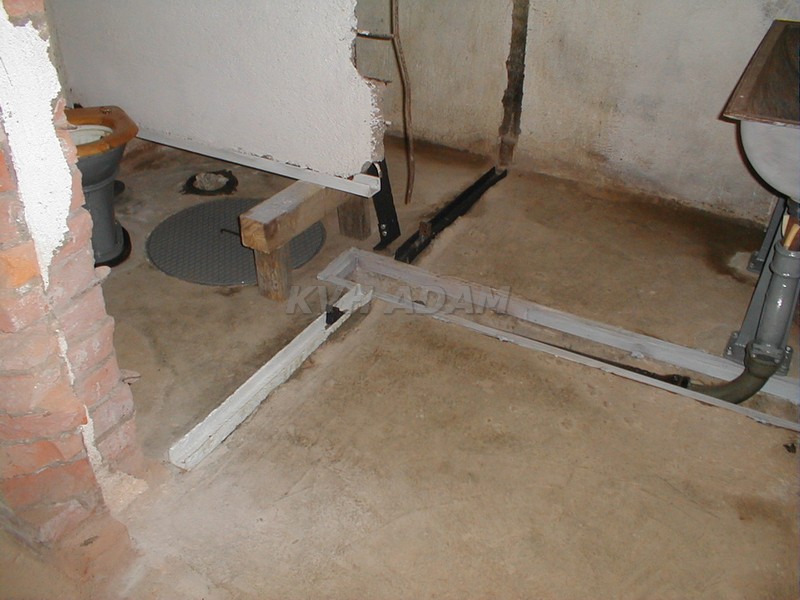

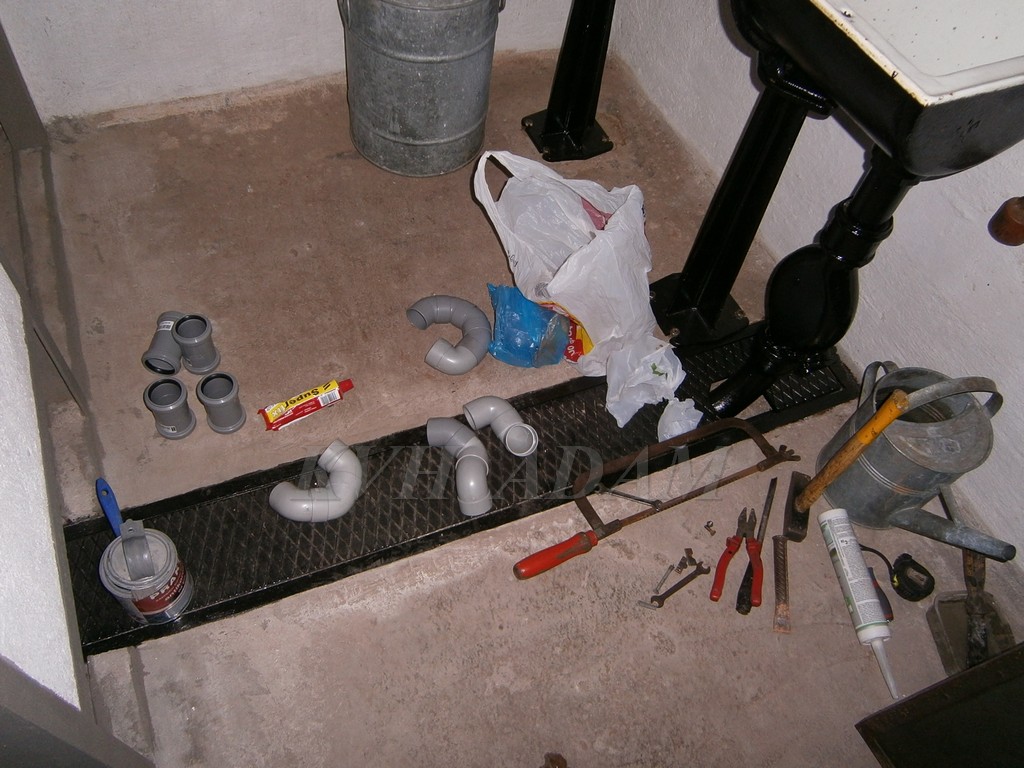

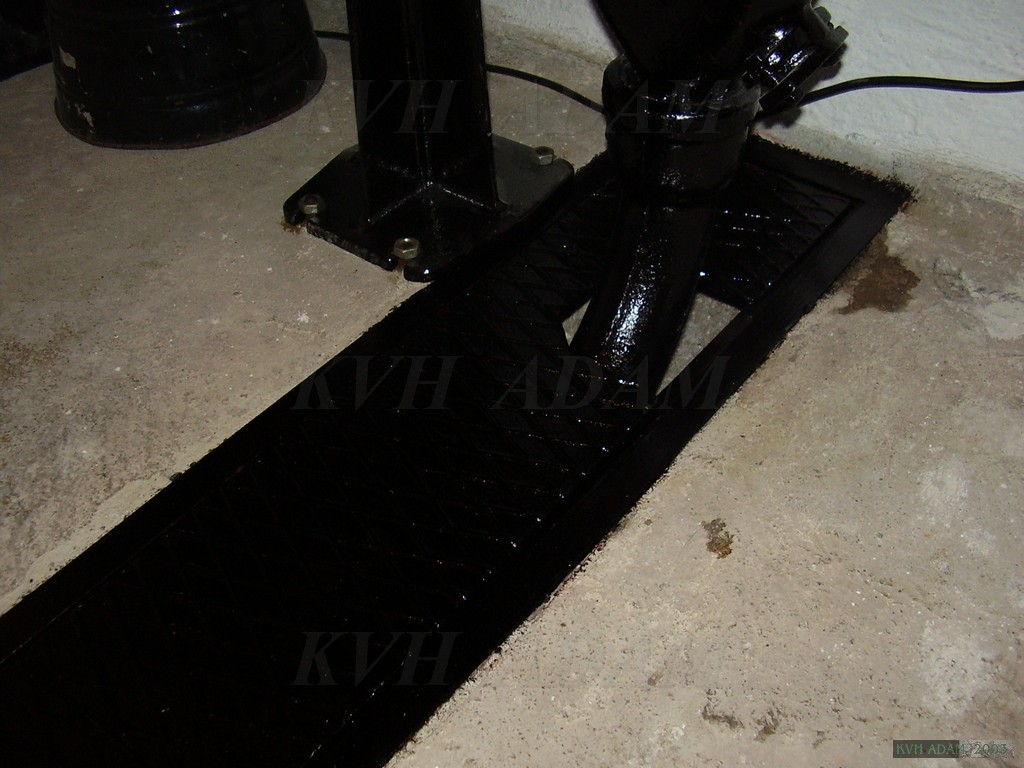

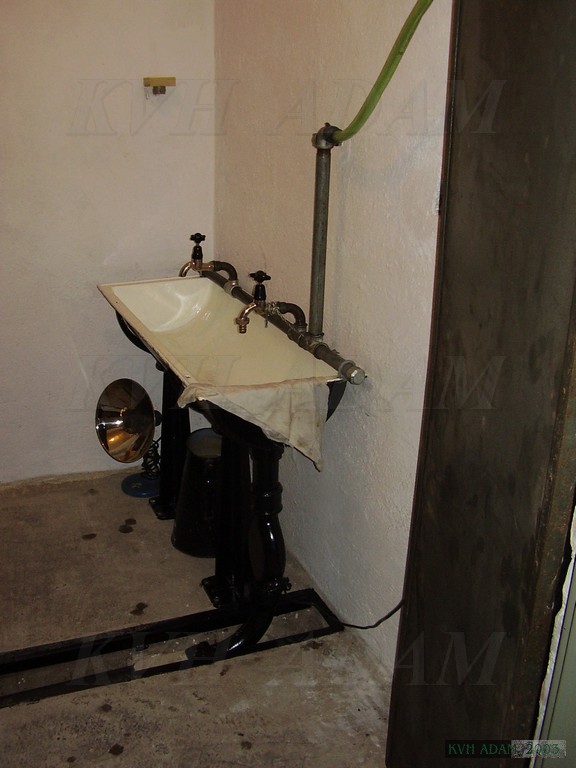

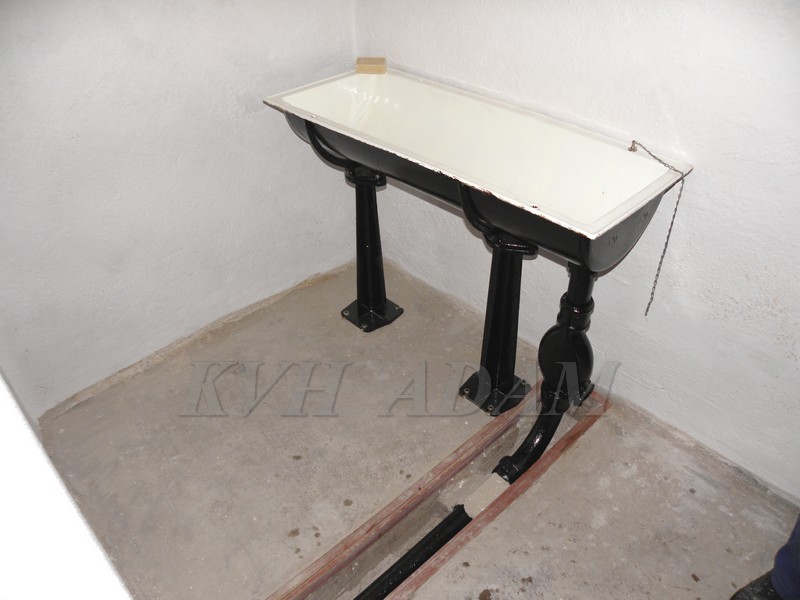

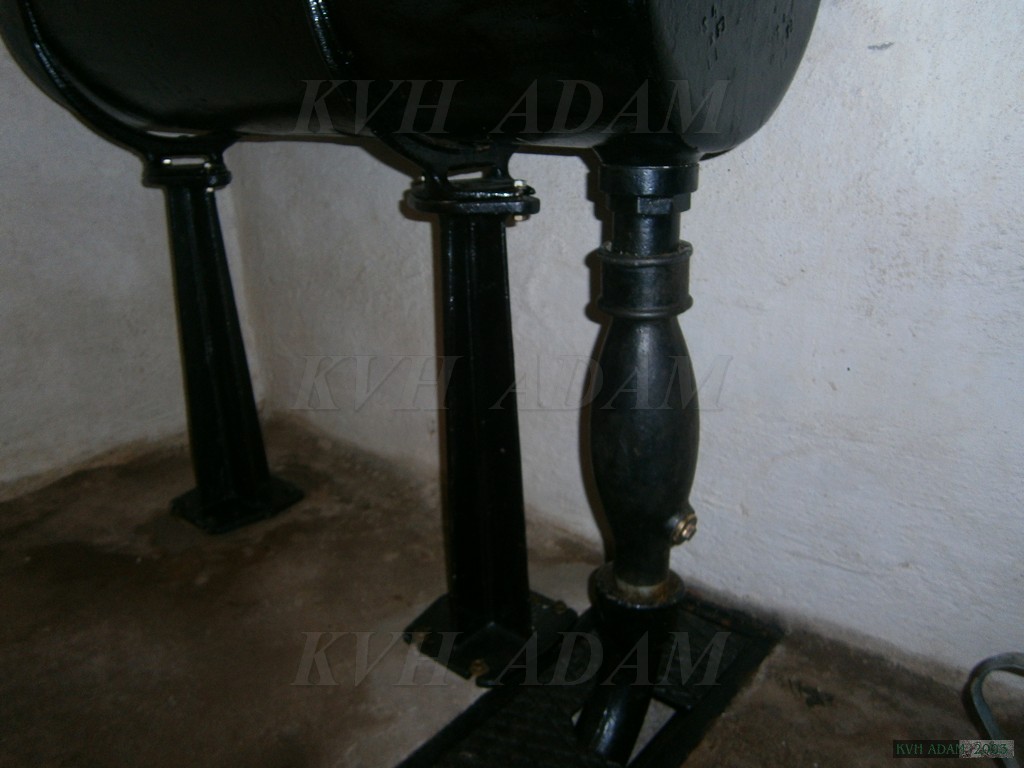

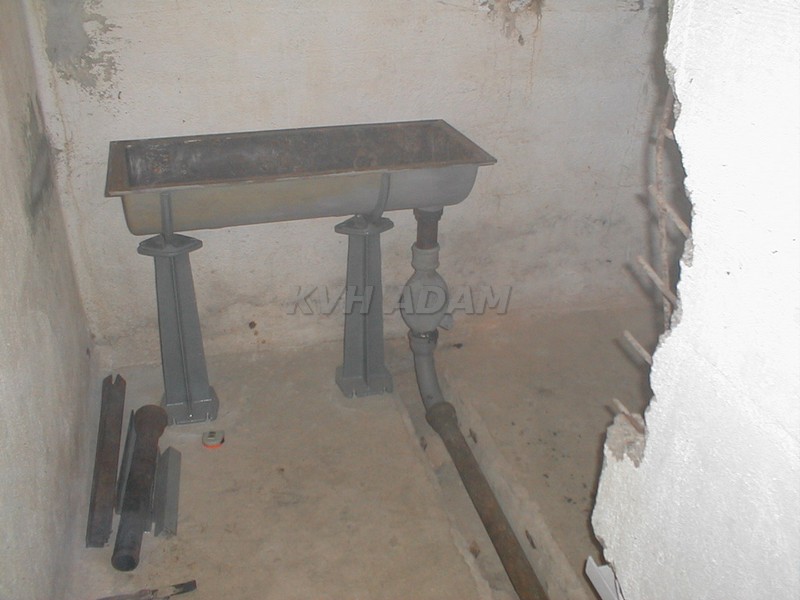

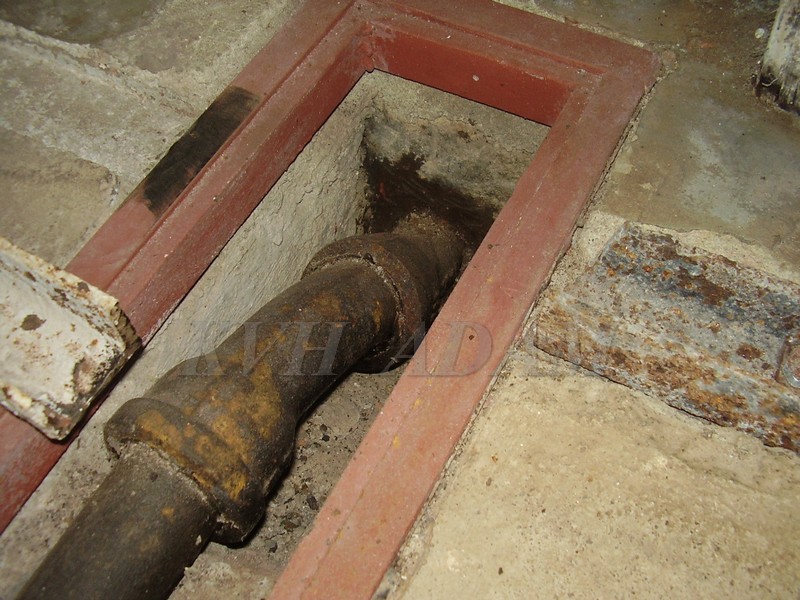

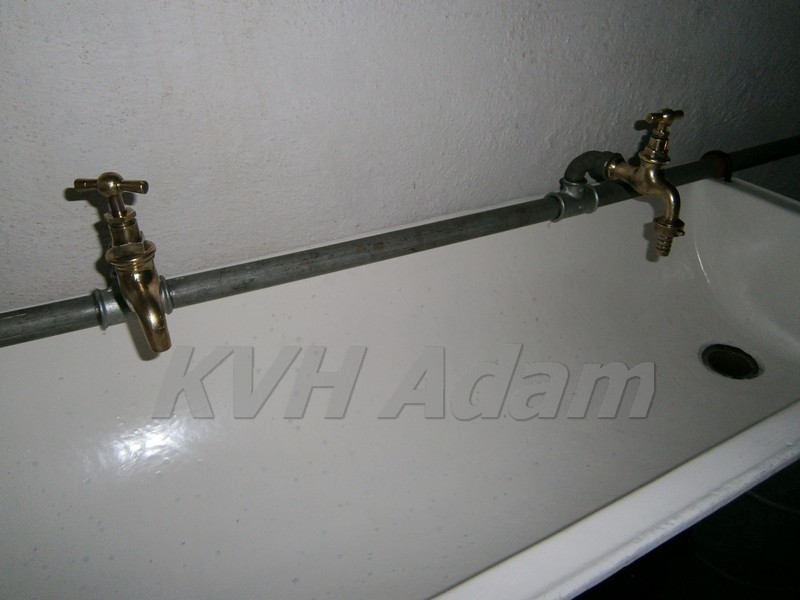

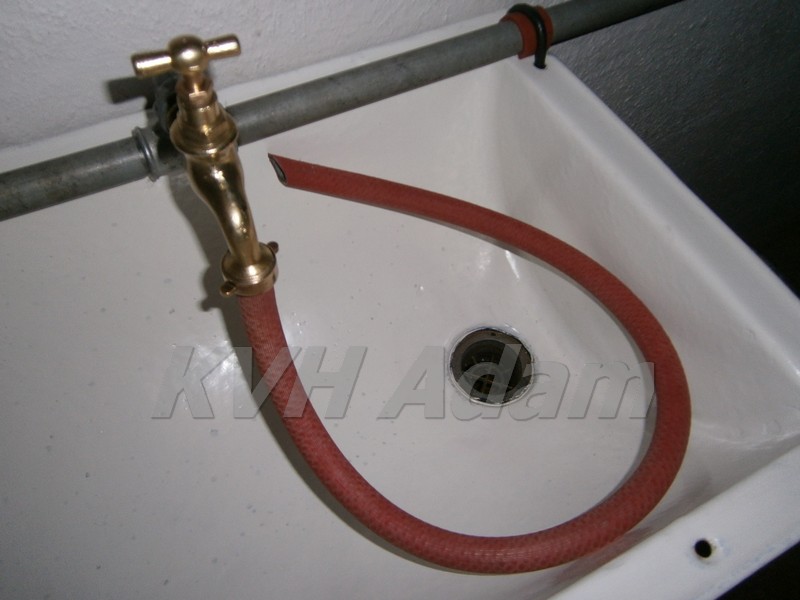

napojení odpadu od mycího žlabu do jímky OMS Odpady od umyvadla (zkušební sezazení komponentů) Umyvadlo s odpadem 1 (zkušební sezazení komponentů) Umývací žlab (foto Pavel Slezák 2011)
      originální lahvový sifon
 originální lahvový sifon
